Выпрямитель ПНС 220В-200В 1000Вт 5U
Преобразователь напряжения стабилизированный
ПНС 220В-200В 1000Вт 5U.
ПНС предназначен для электропитания оборудования различного назначения напряжением 200В постоянного тока в буфере с аккумуляторной батареей или без нее для самостоятельной работы или в составе электропитающих установок.
ПНС разработан с применением самых современных схемотехнических решений в области средств электроники и с использованием новейших материалов и электронных компонентов, позволяющих обеспечить высокое качество выходного постоянного напряжения и надежность работы в течении всего периода эксплуатации.
Отличительные возможности
- Широкий диапазон входного и выходного напряжения :
- Высокий КПД за счет резонансной схемы построения ;
- «Горячая замена»;
- высокая удельная мощность;
- цифровое управление;
- полный мониторинг и управление через порт RS-485;
- конвекционное охлаждение;
- широкий рабочий температурный диапазон от –40С до +40С;
- световая индикация режимов работы ПНС;

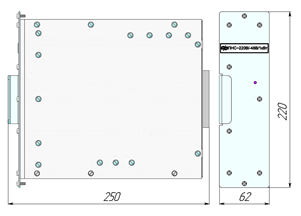

Габаритные размеры ПНС
ПНС обеспечивает:
- стабилизацию выходного напряжения;
- стабилизацию выходной мощности;
- ограничение тока нагрузки;
- защиту от повышенного входного напряжения;
- защиту от повышенного выходного напряжения;
- защиту от короткого замыкания на выходе;
- световую и дистанционную сигнализацию;
- возможность дистанционного изменения выходного напряжения через порт RS-485;
- 300000 часов наработки до отказа.

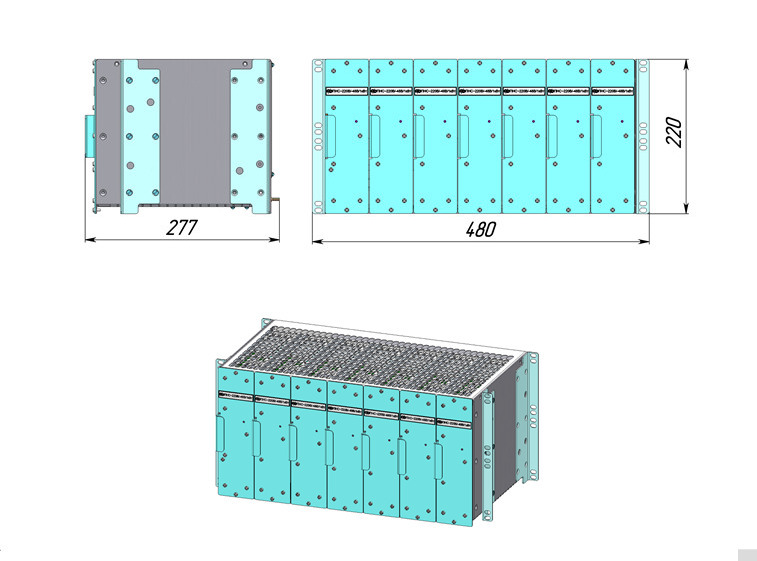

Корзина для ПНС
Технические характеристики (.doc)
Технические характеристики
|
|
ПНС 220В-200В 1000Вт 5U |
|
Входные параметры |
|
|
Диапазон входного напряжения |
90В-176В с плавным линейным снижением мощности до 23% от номинала; 176В-300В – полная мощность, 47,5-52,5Гц |
|
Макс. входной ток |
6,1A |
|
Защита от переходных процессов и аварии первичной сети |
Защита от перенапряжений до 310В на фазу и отключение входных цепей при превышении (защита от обрыва «нуля», от «перекоса» фаз). Дистанционное выключение силовой части с автоматическим возвратом при восстановлении напряжения сети Защита от импульсных перенапряжений и помех - 3 ступень защиты в каждом выпрямительном модуле. |
|
Выходные параметры |
|
|
Выходное напряжение |
183,6-244,8В |
|
Точность стабилизации выходного напряжения |
+-1% |
|
Макс. Выходной ток |
4,9А при 204В |
|
Макс. Выходная мощность |
1000Вт |
|
Точность стабилизации выходной мощности |
+-2% |
|
КПД (при Uсети=220В) |
95% максимальный при 70% Pвых 94,8% при 100% Pвых |
|
Коэффициент мощности |
0,999 |
|
Напряжение изоляции |
Вход-выход 2000В AC Вход-земля 2000В AC Выход-земля 1500В AC |
|
Пульсации выходного напряжения |
250мВ пик-пик стабилизация Uвых 400мВ пик-пик стабилизация Pвых, Iогр. |
|
Охлаждение |
Конвекционный |
|
Габариты ПНС (ГxШxВ) |
234мм х 88мм х 44мм (3U) |
|
Рабочая температура окружающей среды |
-40˚С…+40˚С без ограничения вых. мощности +40˚С…+50˚С с ограничением вых. мощности |
|
Температура хранения |
-40˚С…+85˚С |
|
Масса,кг |
3,0 |
|
Функции |
|
|
Защита |
От перенапряжения на входе, от перенапряжения на выходе, от низкого выходного напряжения, от высокой температуры, от короткого замыкания по выходу. |
|
Измерение |
Входное напряжение, выходное напряжение, выходной ток, температура радиатора выпрямителя, выходная мощность |
|
Подключение |
|
|
Входная сеть |
«Земля» – контакт P1; «Ноль» - контакт P2; «Фаза» - контакт P3; |
|
Нагрузка |
«+Uвых» - контакты P4; «-Uвых» - контакты P7; |
|
Мониторинг и управление |
|
|
Интерфейс |
RS-485 |
|
Телеметрия |
Через порт RS-485 |
|
Местная сигнализация |
Световая (цветной светодиод) |
|
Гарантия качества |
|
|
Гарантия |
2 года |
|
Срок службы |
20 лет |
|
Декларация |
|
|
Сертификаты |
Сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО9001-2001 |
