Шкаф оперативного тока ИБЭП (ИБЭП большой мощности)

110В  220В  440В  /  3-192кВт

Шкаф оперативного тока ИБЭП  применяется в:

• энергетике: для питания цепей собственных нужд, оперативных цепей (устройств РЗиА подстанций, приводов выключателей, аварийного освещения)
• промышленности: в производственных процессах непрерывного цикла, в качестве зарядно-подзарядного устройства аккумуляторных батарей, накопителей энергии и/или выпрямителя инверторных систем.
• центры обработки данных: в качестве источника бесперебойного питания
• инфраструктура и транспорт: аварийное освещение общественных и коммерческих объектов, зарядные станции для электромобилей

Особенности и преимущества

• Российский производитель, российские разработки и технологии
• Резонансная технология преобразования обеспечивает высокую эффективность и малые габариты
• Интеллектуальный заряд батарей, низкие пульсации напряжения заряда (отсутствует эффект наложенных переменных токов при заряде)
• КПД – 95,5%, коэффициент мощности 0,99
• Гальваническая изоляция 2000В
• Широкий диапазон входного напряжения 90-300В
• Фронтальное обслуживание и «горячая» замена модулей обеспечивает простоту и удобство эксплуатации
• Двухсекционные исполнения обеспечивают питание потребителей при обслуживании системы
• Гибкие возможности внедрения в АСУТП заказчика
• Изготовление систем оперативного тока любой сложности по ТЗ заказчика

Функции

• Самодиагностика всех составных частей (выпрямители, батареи, коммутационная аппаратура, датчики) и передача аварийных сигналов
• Местный и дистанционный мониторинг на русском языке
• 10” сенсорный экран оператора
• 5 типов заряда батарей (СК или НК), заряд «хвостовых» элементов
• Многоканальный поэлементный контроль симметричности напряжений и измерение емкости АБ
• Селективная защита от токов КЗ
• Защита от импульсных перенапряжений
• Журнал событий и осциллографирование параметров АБ
• Контроль сопротивления изоляции, в т.ч. и пофидерный
• Гальванически развязанное питание цепей оперативной блокировки (+EB и -EB)
• Автоматический ввод резерва
• Блок аварийного освещения
• Реле мигающего света

Состав ИБЭП, опции и конфигурации

Выпрямители

В составе шкафа оперативного тока ИБЭП применяются выпрямители 3000Вт с принудительным охлаждением.

Данные выпрямители представляют собой уникальную высокотехнологичную разработку в основе которой лежи резонансное преобразование, которое обеспечивает высокий КПД и большую мощность при малых габаритах.

Выпрямители устанавливаются в корзины конструктивного исполнения 19” (стандарт МЭК-297). «Горячая» замена позволяет выполнять оперативное обслуживание системы. Выпрямители работают параллельно, обеспечивая равномерное распределение нагрузки. Обеспечивается параллельная работа 64 выпрямителей без дополнительных устройств или неограниченное количество с дополнительными устройствами контроля и управления (УКУ). Цифровое управление и самодиагностика обеспечивает безопасность эксплуатации. Индикация 9 состояний позволяет оперативно определить и устранить неисправность. При отсутствующем устройстве контроля и управления (УКУ) выпрямители позволяют выполнять «безопасный» заряд АБ.

Выпрямители могут применяться в качестве DC/DC стабилизаторов напряжения, гальванически развязанных от системы оперативного постоянного тока для электропитания цепей оперативной блокировки.

Особенности ПНС 3000Вт:

• Мощность: 3000Вт
• Удельная мощность:
• КПД – 95,5%, коэффициент мощности 0,99
• Охлаждение: принудительное
• Рабочий диапазон температур: -40°С…+40°С

Технические характеристики выпрямителей ПНС 3000Вт

ПНС 3000Вт - Преобразователь напряжения стабилизирующий (ПНС) представляет собой выпрямительный модуль, предназначенный как для одиночной работы, так и для работы при параллельном подключении в системах электропитания постоянного тока.

Оптимален для построения широкого диапазона  мощностей систем электропитания от 3кВт до 192кВт. Цифровая шина RS-485 делает обмен данных с устройством контроля и управления  лёгким и гибким.

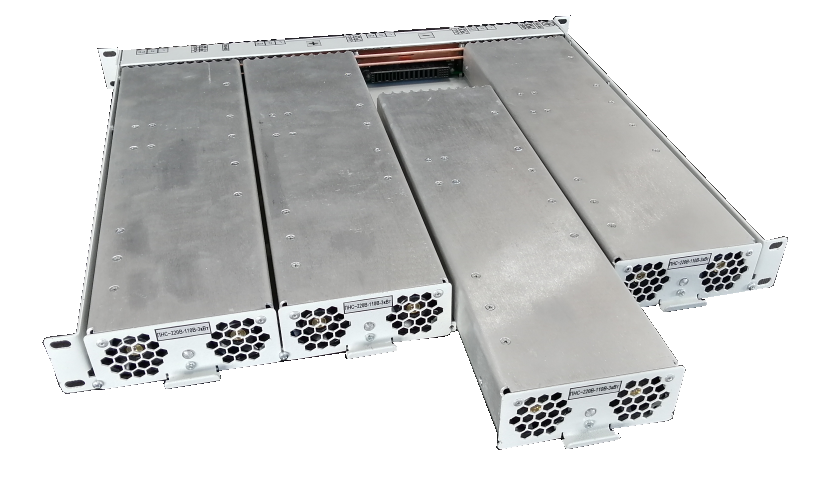

Конструктивное исполнение в соответствии с 19” стандартом по МЭК297 обеспечивает максимальное удобство и экономию бюджета для заказчика благодаря возможности выбрать оптимальное количество  модулей от 1 шт. до 64 шт. в корзинах: 1U – 4 ПНС (19”).

Отличительные особенности

• Резонансная технология делает модуль ведущим по эффективности и компактным по размерам
• КПД – 95%, коэффициент мощности – 99,9%
• Широкий диапазон входного напряжения 90-300В
• Простая система установки выпрямитель¬ных модулей в сочетании с возможностью «горячей замены» делает их простыми и удобными в эксплуатации
• Полностью фронтальное обслуживание
• Полный мониторинг и управление на рус¬ском языке
• Активное выравнивание токов выпрямите¬лей, параллельная работа до 64 модулей без дополнительных устройств
• Возможность автономного заряда аккумуляторной батареи без дополнительных устройств
• Цветовая индикация выходной мощности и аварийных ситуаций
• Цифровое управление позволяет получить полный контроль за состоянием выпрямителя

Устройство контроля и управления

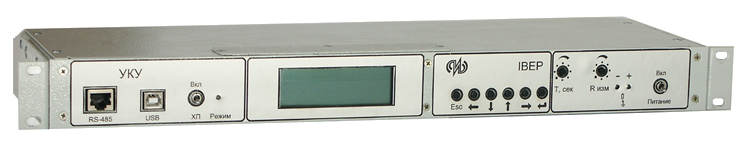

Устройство контроля-управления (УКУ-2) предназначено для контроля состояния и управления режимами работы источника бесперебойного электропитания (ИБЭП), используемого  для питания промышленного оборудования, содержания и заряда аккумуляторной батареи (АБ) в буферном режиме.

Функциональная схема УКУ-2 состоит из следующих логических блоков:

• микроконтроллер:
  • обеспечивает реализацию алгоритма опроса всех узлов ИБЭП в соответствии с заданной в EEPROM конфигурацией;
  • обеспечивает взаимодействие с другими функциональными узлами УКУ-2;
  • принимает решения и формирует управляющие воздействия на исполнительные устройства в соответствии с изменениями в работе ИБЭП или командами оператора;
  • формирует выводимую на ЖК индикатор информацию и осуществляет перемещение по системе меню;
  • формирует звуковую и световую сигнализацию;
  • обеспечивает поддержку часов реального времени;
  • обеспечивает запись в архив аварийных ситуаций;
  • обеспечивает формирование сигналов телеметрии;
  • производит измерение напряжения на АБ и проверку несимметричности элементов АБ (до 5 каналов);
  • производит измерение температуры на АБ;
  • имеет возможность подключения до 2-х внешних контроллеров, измеряющих напряжение и температуру элементов АБ (до 16 каналов + 5каналов).

• узел токового датчика обеспечивает измерение тока АБ;
• матрица оптронов (до 32 каналов) обеспечивает контроль состояния потребителей, контакторов, грозозащиты и, опционно, датчиков охранной и пожарной сигнализации;
• трехканальный служебный источник электропитания обеспечивает гальванически развязанным питанием все логические блоки УКУ; устройство контроля изоляции цепи, предназначенное для контроля снижения сопротивления изоляции в цепях оперативного тока ниже определенного, предварительно установленного уровня; UART с гальванической развязкой:
  • RS-485 «AC/DC» для связи с преобразователями AC/DC (до 64 преобразователей);
  • RS-485/USB «System» для связи с внешним персональным компьютером, осуществляющим локальный (глобальный) мониторинг по оригинальному протоколу связи или протоколу ModBus RTU.
    Этот порт может иметь, по требованию заказчика, внешний преобразователь RS-485 в RS232С, или RS-485 в Ethernet,  служащий для дистанционной передачи информации о состоянии ИБЭП, АБ или управления параметрами ИБЭП.узел телеметрии – 10 переключающихся контактов, которые выведены на разъем телеметрии:
• авария ПНС – аварийное выключение ПНС;
• авария >1 ПНС – аварийное выключение двух и более ПНС;
• авария сети – пропадание одной или нескольких фаз входного напряжения сети;
• заряд АБ – ток заряда АБ равен или более, чем 0,02хС20, где С20 - емкость АБ;
• разряд АБ – понижение напряжения АБ менее, чем 2,2В/элемент;
• Uмин АБ – понижение напряжения АБ менее, чем 1,83В/элемент, предупреждение о скором отключении АБ;
• отключение АБ – отключение контактора АБ при защите от глубокого разряда, при повышенном выходном напряжении АБ, при повышенной температуре АБ;
• авария АБ – самопроизвольное отключение контактора АБ или отключенное состояние автоматического выключателя АБ;
• авария термодатчика – обрыв датчика температуры АБ;
• авария потребителей – отключенное состояние любого из автоматических выключателей потребителей.

При работе Заказчик может использовать как замкнутые, так и разомкнутые контакты. При возникновении аварийной ситуации (события) разомкнутые контакты замыкаются, а замкнутые размыкаются.
