Имитатор сети

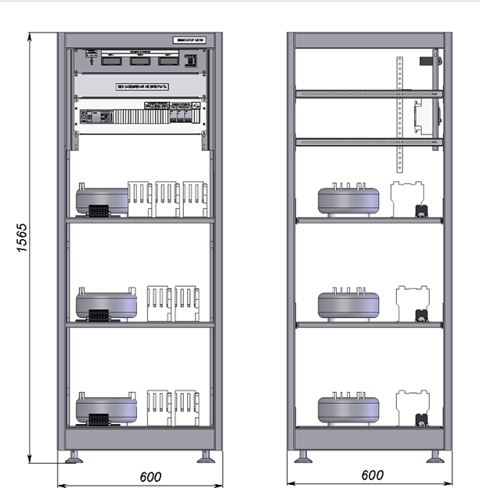

Имитатор сети для проведения испытаний светодиодных светильников

Имитатор сети ПР110 предназначен для проведения испытаний электрооборудования при различных режимах первичной сети. При наличии напряжения питающей сети и включенных автоматических выключателях сетевого напряжения, напряжение сети поступает на программируемое реле ПР110, которое определяет всю логику переключений выходных напряжений по трем фазам. (В случаи малой нагрузки менее 6кВт, можно не включать автоматы фазы В и С, а всю нагрузку подключить на выход фазы А. Испытуемое оборудование подключается через проходные клеммы расположенные на передней панели имитатора сети. Имитатор сети может работать в двух режимах: непрерывный и импульсный. При импульсном режиме работы имитатора сети, происходит автоматическое переключение значений выходного напряжения. При выборе непрерывного режима работы имитатор сети выдает одно из выходных напряжений, которое установлено на «переключателе выходное напряжение»: «min», «ном» и «max».

Отличительные особенности и преимущества:

ПР110 обеспечивает работу нагрузки с заданными временами включенного и выключенного состояния;
Переключение между величинами выходного напряжения происходит через время паузы, равного времени выключенного состояния;
Питание ПР110 от сети переменного напряжения от 90 до 264В. Минимальное выходное напряжение 170 В (+-5%) при входном напряжении 220 В (+-5%);
Номинальное выходное напряжение равно входному напряжению сети;
Максимальное выходное напряжение 270 В (+-5%) при входном напряжении 220 В (+-5%);
Время паузы (выходное напряжение при импульсном режиме работы имитатора сети равно нулю) равно 30 сек. (задана Заказчиком). Время включенного состояния 120 сек. (задана Заказчиком).
